Bytte fiberboks til XS-010X-R

Følg veiledningene under nøye når du skal bytte fiberboks (ONT). Pass på å ikke bøye eller skade fiberen under installasjonen, og kontroller at alle tilkoblinger er godt festet før du slår på strømmen.

Det er store forskjeller fra hjem til hjem for hvordan fiberboksen er montert. Vi anbefaler derfor å gjøre deg kjent med tilgjengelighet, festemetode og eventuelle behov for å gjøre endringer i måten boksen er festet på for å passe med ny boks, før du begynner arbeidet. Det kan være variasjoner i hva slags skruer du skal bruke, avstand mellom opphengspunkter og lignende.

Hvit Nokia fiberboks

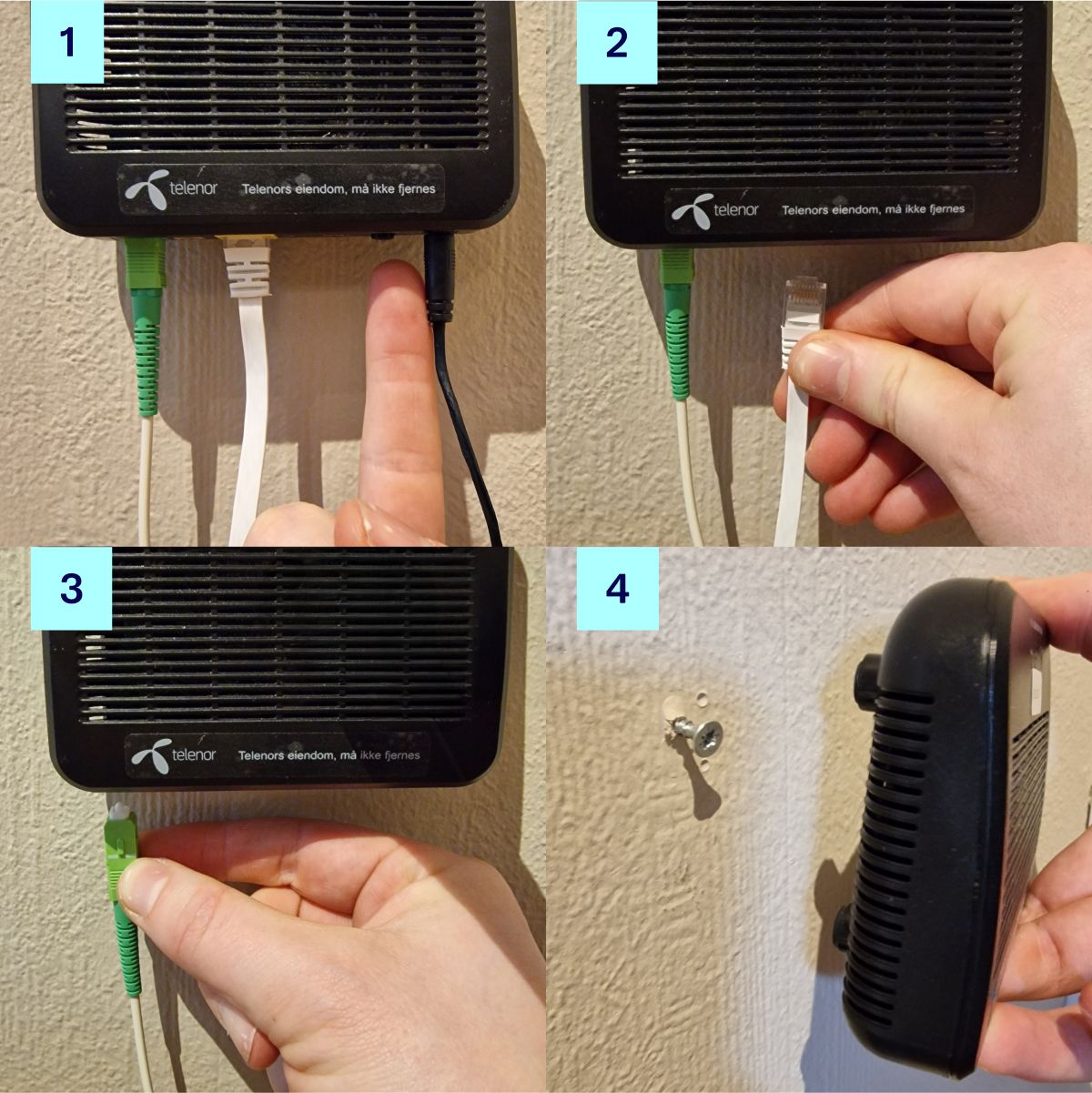

1. Demontering av gammel fiberboks

  1. Skru av ruter og fiberboks. Dra ut strømledningen fra fiberboksen

  2. Trekk ut internettkabelen fra fiberboksen, som regel er dette en GUL LAN-port

  3. Trekk ut fibersnor, som oftest GRØNN port og et symbol for laser. Merk at noen fiberbokser har en sikkerhetsmekanisme som medfører at du må åpne et deksel på baksiden for å få ut fibersnoren. Om snoren virker vanskelig å få ut, kan dette være årsaken. Hekt da forsiktig av boksen og åpne dekselet før du trekker ut snoren

    OBS! Fibersnoren må bøyes så lite som mulig for å unngå skade på fiberen. Fibersnoren sender optisk lys. Se derfor ikke direkte inn i snoren, og unngå å utsette den for støv og skitt

  4. Fjern defekt fiberboks og sorter som EE-avfall

Resetting av G-101G-R router

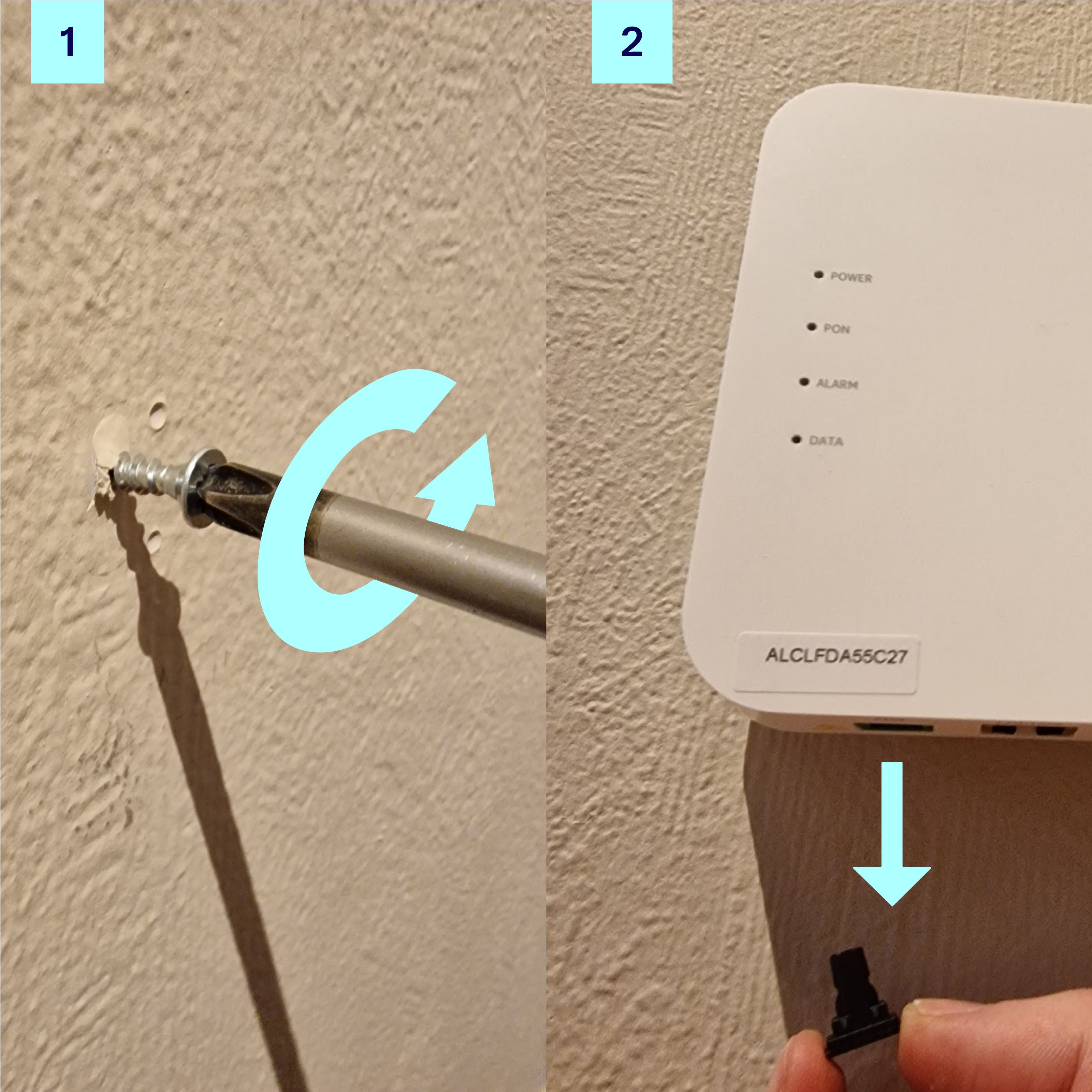

2. Montere ny fiberboks

Åpne pakken med ny fiberboks. Med mindre du har fått beskjed om at det er skade på selve fibersnoren din, skal du ikke bruke den nye fibersnoren som følger i esken. Du skal kun koble deg på den gamle.

  1. Juster festemekanismene fra gammel fiberboks så de er tilpasset målene til den nye, og hekt på ny fiberboks

  2. Merk deg beskyttelsesproppen som er festet på inngangen for fibersnoren. Ta ut beskyttelsesproppen

Installasjon av ONT xs-010x-r

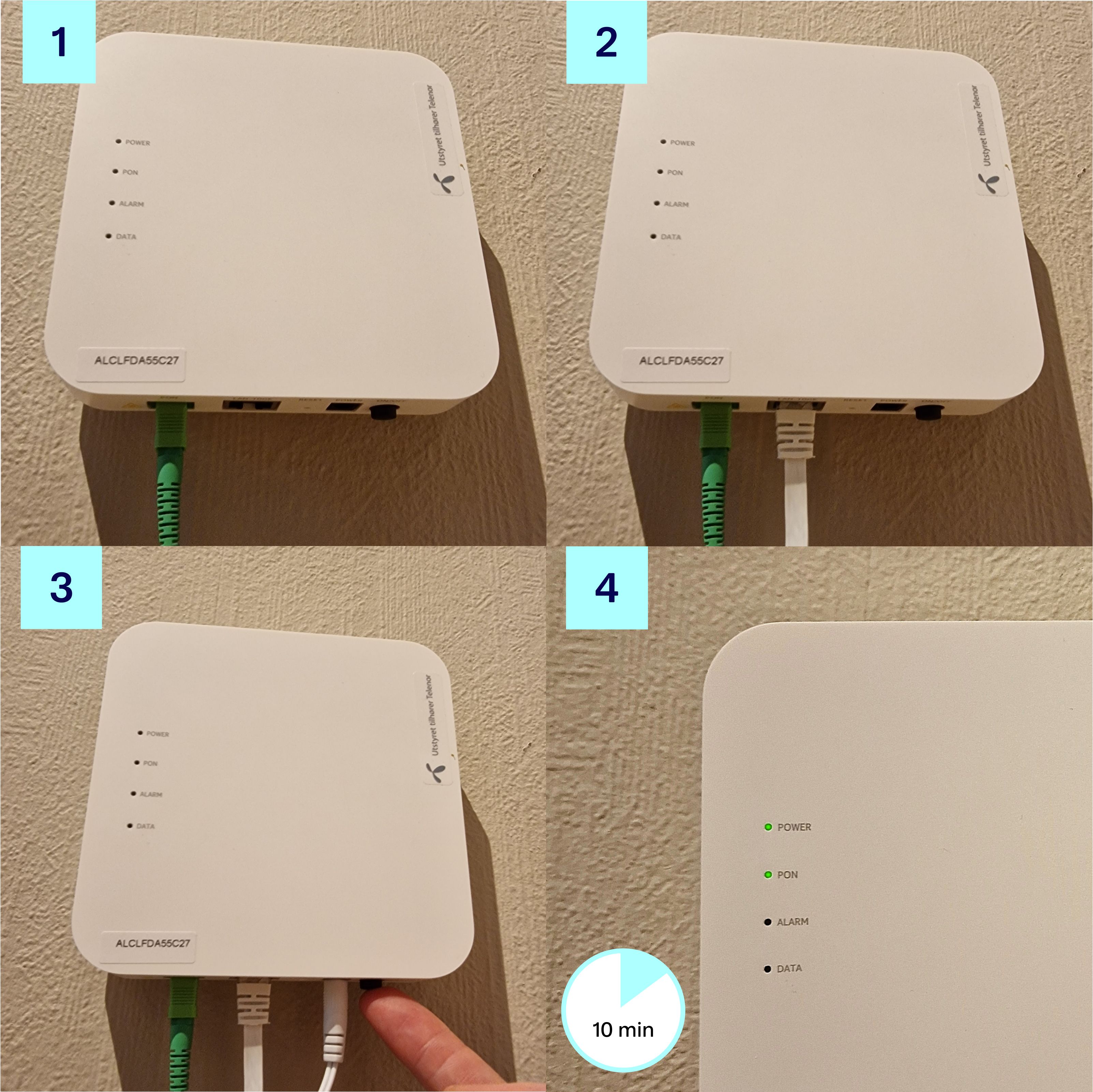

3. Koble til ny fiberboks

  1. Sett inn kablene i motsatt rekkefølge av den du gjorde innledningsvis ved frakobling av defekt fiberboks. Først setter du inn grønn fibersnor i grønn port. Trekk forsiktig i kabelen for å sikre deg at den sitter godt

  2. Koble til internettkabel i port merket LAN 10GE

  3. Sett den nye strømkabelen fra esken i stikkontakten, og koble til hvit strømkabel. Trykk inn sort på-knapp, og skru på ruteren din

  4. Etter en oppstartstid på ca 5-10 minutter vil du nå være på nett igjen. Du kan se dette ved at lampen på ruteren din lyser grønt, og at fiberboksen lyser på POWER og PON

Fire bilder, nettverksenhet, kabling ONT XS-010X-R
